断路器检测仪与高压开关机械特性分析技术综述

断路器检测仪与高压开关机械特性分析技术综述

在现代电力系统中,断路器作为关键的保护与控制设备,其运行可靠性直接关系到电网的安全稳定。为了确保断路器在故障时能够准确、快速地动作,对其机械与电气特性进行精确检测与分析至关重要。本文围绕断路器检测仪、断路器机械特性分析仪以及高压开关动特性测试仪等机械电气设备,探讨其技术原理、应用价值及发展趋势。

一、设备概述与功能定位

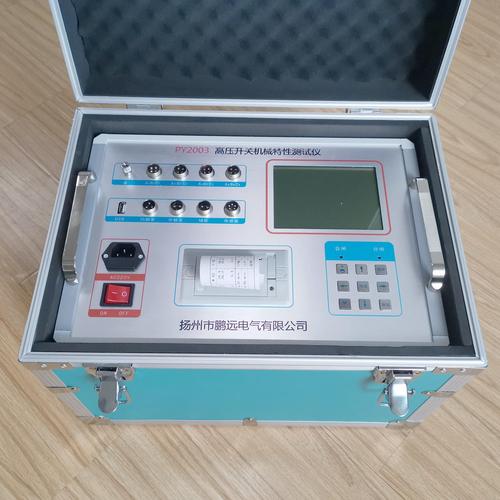

断路器检测仪、断路器机械特性分析仪和高压开关动特性测试仪,本质上属于同一类用于高压开关设备状态评估的专用测试仪器。它们通过采集断路器在分合闸过程中的时间、速度、行程、线圈电流等参数,全面反映开关的机械运动特性。具体而言,这类设备可实现以下核心功能:

  1. 时间参数测量:包括分闸时间、合闸时间、分合闸不同期性、弹跳时间等,用于评估断路器动作的快速性与一致性。
  2. 速度与行程特性分析:通过位移传感器记录动触头行程-时间曲线,计算刚分速度、刚合速度、最大速度等关键指标,判断操作机构是否处于良好状态。
  3. 线圈电流波形分析:监测分合闸线圈的电流波形,识别铁芯卡涩、线圈短路或开路等电气与机械联动故障。
  4. 动态电阻与回路电阻测试:部分高端设备兼具回路电阻测量功能,用于评估触头接触状况。

二、机械电气设备的技术特点

作为典型的机械电气一体化设备,现代断路器特性测试仪融合了传感器技术、信号调理、高速数据采集与嵌入式处理技术。其主要技术特点包括:

  • 多通道同步采集:可同时接入时间通道、行程通道和电流通道,确保各参数在时间轴上的严格同步,避免因采样不同步导致的分析误差。
  • 高精度位移传感:采用光电编码器或直线电阻传感器,分辨率可达微米级,能够准确捕捉触头运动的细微变化。
  • 抗干扰设计:针对变电站强电磁环境,设备通常具备良好的屏蔽与滤波措施,保证现场测试数据的可靠性。
  • 智能分析与报告生成:内置专业分析软件,可自动生成速度-行程曲线、电流-时间曲线及测试报告,支持历史数据对比与趋势分析。

三、应用场景与工程价值

此类设备广泛应用于电力系统的基建验收、例行检修与故障诊断环节。在新建变电站中,通过测试仪对断路器进行投运前的机械特性校验,可发现安装调试中的机构卡涩、行程偏差等问题;在运行维护中,定期开展特性测试有助于掌握机构磨损与润滑状态,实现状态检修;在事故分析中,测试数据可为判断断路器拒动或误动原因提供关键依据。

四、选型与使用建议

在选用断路器检测仪或高压开关动特性测试仪时,应关注以下要点:

  1. 适配性:根据被测开关的类型(如SF6断路器、真空断路器、GIS组合电器)选择相应量程与传感器配件。
  2. 精度等级:时间测量误差通常应优于0.1ms,速度测量误差应优于1%。
  3. 便携性与现场适应性:设备应具备电池供电、防水防尘等现场作业能力。
  4. 软件功能:优先选择具备标准曲线库、自动判异及数据管理功能的型号。

断路器检测仪、机械特性分析仪与高压开关动特性测试仪是保障高压开关设备安全运行的重要工具。随着智能电网与状态检修的深入推进,此类机械电气设备正朝着高精度、智能化、集成化的方向持续演进,为电力设备的全生命周期管理提供坚实的技术支撑。
